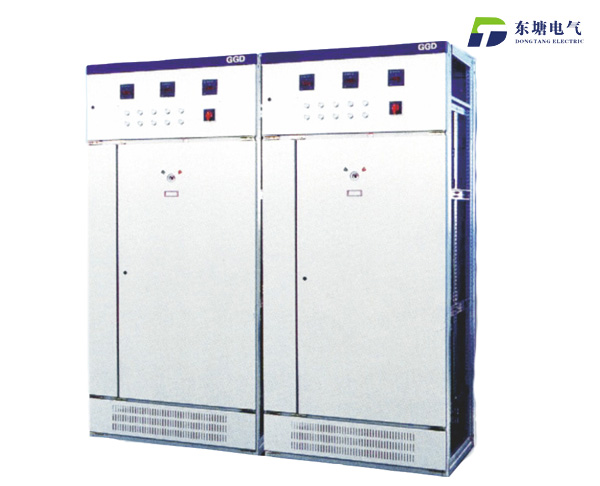

產品概述:
GGD低壓開套開關設備適用于發電廠、變電站、廠礦企業等電力用戶的的交流50HZ,額定工作電壓380V,額定工作電流至3150A的配電系統,作為動力、照明及配電設備的電能轉換,分配與控制之用。
GGD型交流低壓配電柜是根據能源部主管上級與廣大電力用戶及設計部門的要求,本著安全,經濟,合理,可靠的原則設計的新型低壓配電柜,產品具有分?jǐn)嗄芰Ω?,?dòng)熱穩定性好,電氣方案靈活,組合方便,系列性,實用性強,結構新穎,防護等級高等特點,可作為低壓成套開關設備的更新?lián)Q代產品使用。
GGD型交流低壓配電柜符合IEC439-1 低壓成套開關設備和控制設備 ,687251.1-1997 低壓成套開關設備 等標準。
使用環境:
周圍空氣溫度不高于+40℃,不低于-5℃,24H內的平均溫度不得高于+35℃。
戶內安裝使用,使用地點的海拔不得超過2000M。
周圍空氣相對濕度在最高溫度為+4℃時不超過50%,在較低溫度時允許有較大的相對濕度(例如+20℃時為90%)應考慮到由于溫度的變化可能會偶然產品凝露的影響。
設備安裝時與垂直面的傾斜度不超過5℃。
設備應安裝在無劇烈震動和沖擊的地方及不足以腐蝕電器元件的場所。
用戶有特殊要求時可與制造廠協商解決。
訂貨須知:
訂貨時用戶應提供下列資料:
產品的全部型號(包括主電路方案號和輔助電路方案號)
主電路系統組合順序圖
輔助電路電氣原理圖
柜內元器件清單
產品正常使用條件不符的特殊要求
