產品概述:

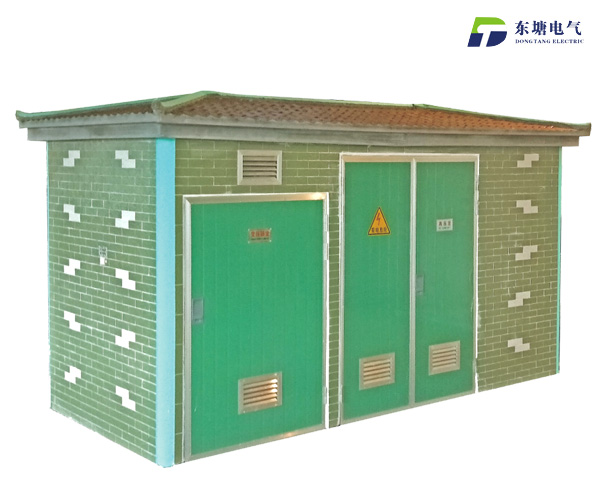

YBM系列預裝式變電站是為適應市場需求,在吸收國內外同類產品優點的基礎上自行開發設計的新一代產品。本系列組合式(箱式)變電站,是由高壓開關設備,電力變壓器,低壓開關設備三部分組合在一起而構成的戶外、配電成套裝置。該產品具有成套性強、占地面積小、投資小、安裝維護方便、造型美觀、耐氣侯性強等特點。本產品為框架結構,用型鋼焊接而成,框架外可采用蒙鋁合金板、復合材料、及景觀式等,并可涂專用漆層,使之具有較強的機械性能、防腐蝕性能。組合式(箱式)變電站為整體結構時,箱內用鋼板隔成三個相對獨立的小室即高壓室、變壓器室和低壓室,各室照明均隨門的開啟而自動開啟。組合式(箱式)變電站頂部有隔熱層,高溫高寒地區,箱內溫度易積聚變化而凝露,可增裝箱體四周隔熱層。
為使箱內溫度穩定,變壓器室、低壓室設有溫度自動控制裝置。組合式(箱式)變電站能有效防止小動物的入侵。變壓器的維修可設計為拆裝的小車輕便地推進拉出或固定式安裝。箱體底座兩側設有四只對應的可拉出推進的吊栓,頂檐兩側設有同樣功能的四只支撐,可整體吊裝和運輸。
YBM-12/0.4產品是將高壓電氣設備、變壓器、低壓電器設備組合成緊湊型成套配電設備,系列化、功能強大、設施齊全、體積小、重量輕、外形美觀,完全滿足GB17467-2010《高低壓預裝式變電站》、DL/T537-2002《高壓低壓預裝箱式變電站選用導則》和IEC1330標準要求。適用于城市公用配電、路燈供電、工礦企業、高層建筑、生活小區、油田、碼頭及工地施工等用電。
本產品歐式系列箱變有品字形與目字形兩種布置方式,變壓器可裝干式變壓器,也可裝油浸式變壓器;箱變箱體大小都可隨高、低壓進出線路的多少變化。
使用環境:
周圍空氣溫度不超過40℃,24小時平均溫度不超過30℃,最低周圍空氣溫度-25℃;
海拔高度2000m;
空氣相對濕度不超過90% (+ 25℃) ;
戶外風速不超過25m / s;
地震水平加速度為0.4m / s2,垂直加速度為0.2 m / s2;
安裝在無火災,無爆炸危險,無嚴重污穢,無化學腐蝕及無劇烈振動的場所。
附:如需其他特殊使用條件,請與制造廠協商解決。
訂貨須知:
主回路接線方案,系統中性點接地方式;
變壓器型號及容量、高壓設備的型號規格、低壓主要元器件型號和額定參數;
箱式變電站進出線方式;
外殼要求:最大允許外形尺寸及布置等;
其它。
